• 马歇尔电动击实仪
• 型号：
• 报价：
• 地区：沧州市
• 0
• 马歇尔电动击实仪是沥青混合料马歇尔试验中试件成型的设备，适用于沥青混合料马歇尔试验（T0702—93）标准。是根据中华人民共和交通行业标准JTJ052《公路工程沥青及沥青混合料试验规程》中的T0702《沥青混合料试件制作方法（击实法）》所规定的要求设计的.
• 15831746915

一、用途及适用范围
      SYD-0702型马歇尔电动击实仪是根据中华人民共和交通行业标准JTJ052《公路工程沥青及沥青混合料试验规程》中的T0702《沥青混合料试件制作方法（击实法）》所规定的要求设计的，本仪器制作的试件符合JTJ052试验规程中T0709《沥青混合料马歇尔稳定度试验》标准提出的对试件的要求，是沥青混合料马歇尔试验中试件成型的设备。

二、主要技术指标和参数
1、重锤：               4536g±9g；
2、重锤落差：           457mm±1.5mm；
3、试模：               适用Φ101.6㎜×63.5㎜试件；
4、击实速度：           (60次±5次)/min；
5、击实次数：           (0~999)次；
6、层压木块击实座：     457mm×200mm×200mm；
7、水泥混凝土底座：     120mm×460mm×480mm；
8、电源电压：           AC220V±10% 50Hz；
9、电动机功率：         370W；
10、外形尺寸：          1740mm×540mm×540mm；
11、整机重量：          约160kg。

三、仪器主要特点
    SYD-0702型马歇尔电动击实仪由机械传动与控制仪表两部分组成，机械传动机构为电机、减速机、链条驱动。电路控制采用单片微处理器控制可预置计数器，计数值可在0~999范围内任意选择，采用开关电源，工作电压范围宽、重量轻，并有掉电记忆功能。仪表面板上设有预置数按键、数码显示，装有运行、停止、清零按钮。
本仪器可按事先设定的击实次数自动击实，击实次数到时延时自动切断电源，并关闭电机，可保证停在方便提锤装卸的位置。仪器的机械传动与控制分为两部分，以提高整机的可靠性。为确保击实仪的工作安全可靠，击实仪的所有传动部件及重锤均安装在机壳内。并有一个安全操纵杆，当试模正在装入或取出时可使击实压头不能落下。

四、仪器结构
1、主机结构示意图（见图1）



1、重锤  2、导轨滑杆  3、机箱体 4、链条调整装置  5、计数传感器 6、链条调整锁紧装置  7、链条  8、提锤块  9、电机 10、联轴器  11、减速器 12、击实压头   13、试模压圈  14、试模锁紧装置   15、击实台  16、紧固螺杆 17、木质击实座  18、混凝土底座  19、限位块  20、安全操纵杆  21、试模定位销

四、使用方法
（一）仪器安装
1、击实仪应水平安装在水泥混凝土基座上，并用预埋的M16螺栓与击实仪底部钢板紧固连接。螺栓孔中心距离为500mm×500mm。
2、底座浇注前，应仔细调整仪器水平和击实压头中心。调整时以试模钢板击实台为基础，装上试模，松开安全操纵杆，用手提起导轨滑杆上下活动，调整击实台的位置和水平，以调整击实压头与试模压圈之间的间隙，保证击实压头与试模压圈间应没有磨擦现象，使击实压头在试模内上下活动自如。
3、将水泥混凝土浇注在仪器底部的混凝底座内（包括箱体的底部）。混凝土的高度约为120mm，应埋住木质击实座下端。待水泥混凝土凝固达到足够强度后，才可击实试件。
（二）仪器使用
1、拧紧击实控制连接电缆线插头。
2、接通电源，预置击实次数。
3、每次击实前应将击实压头、试模内壁及试模底座涂刷机油。
4、打开安全门，提起导轨滑杆及重锤，用安全操纵杆将击实压头锁住。
5、按规范要求将拌和好的沥青混合料放入试模内，将试模推入钢板击实台的试模定位销内，锁紧试模。
6、提起导轨滑杆及重锤。打开安全操作杆，放下击实压头，关上安全门，按下运行按钮击实开始，击实次数到时自动关机。
7、记数器以正计数方式进行计数。
8、正在进行击实工作需停机或机器发生故障时可随时按下停止按钮。
9、应定期检查链条的张紧度，如果其挠度大于10mm就应进行调整，调整方
法见结构组成图（图1）。
警告：仪器做击实试验时，切勿将手伸到击实区域，防止发生意外！

本公司将一如既往地坚持“诚信*、服务上”的经营宗旨，以的技术，的服务为用户提供、可靠、耐用的产品，公司竭诚欢迎内外客商光临惠顾，愿与各界朋友真诚合作，携手共赢。

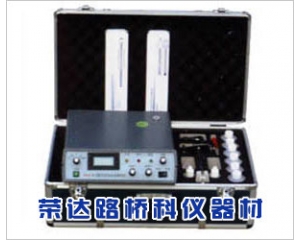

• SG－6、8型多功能直读式测钙仪
• 用途：SG－6、8型多功能直读式测钙仪,SG-6/8型多功能直读式测钙仪除了可以测量石灰剂量和水泥剂量外,还可以测量石灰中有效氧化钙的含量.同时,该仪器还可以作为标准的离子电...
• TAG：试验箱 | 检测仪器

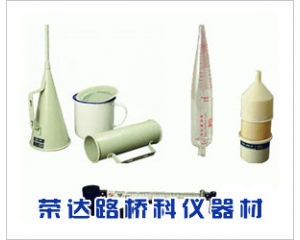

• 泥浆三件套测定仪
